Вентиляционные установки Канальные нагреватели и охладители
Функциональные особенности
Технические характеристики
Влажность вход. воздуха 80%, вода 90/70°C
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -10 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 2000 | 29,52 | 4,76 | 51,7 | 65,7 | 1,39 | 27 | 1,06 | 2,30 | 16,85 |
| 6500 | 29,52 | 4,76 | 125,3 | 46,5 | 4,51 | 198 | 2,57 | 5,60 | 82,46 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -20 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 2000 | 29,52 | 4,76 | 57,36 | 64,1 | 1,39 | 27 | 1,18 | 2,60 | 20,35 |
| 6500 | 29,52 | 4,76 | 139,46 | 43,0 | 4,51 | 198 | 2,86 | 6,30 | 99,85 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -30 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 2000 | 29,52 | 4,76 | 63,40 | 62,50 | 1,39 | 27 | 1,29 | 2,80 | 24,05 |
| 6500 | 29,52 | 4,76 | 153,68 | 39,40 | 5,90 | 198 | 3,15 | 6,90 | 118,80 |
Не рекомендуется: скорость воды в трубках меньше 0,5м/с
Описание

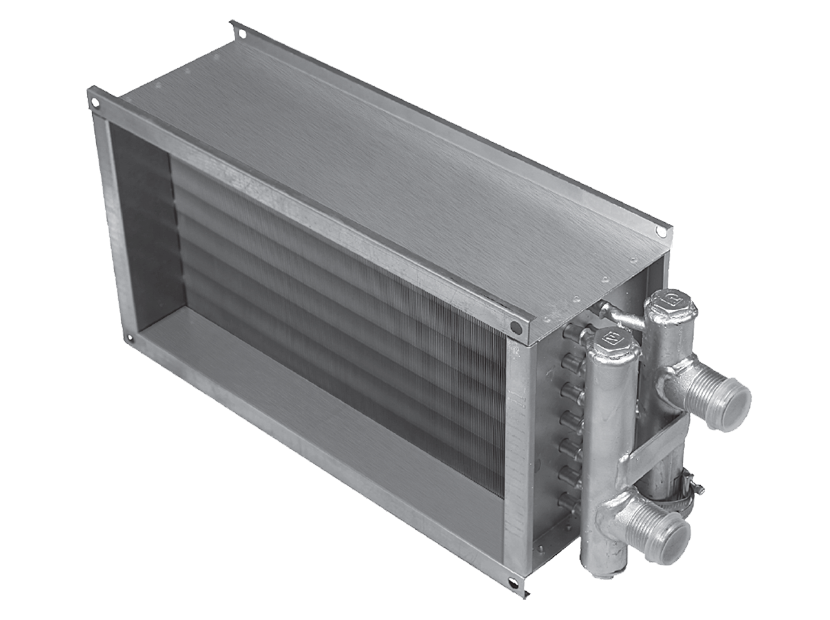

Водяной нагреватель WHR 800x500-3 предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150°C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
Размеры
| WHR 800x500-3 | Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|
| W | W1 | W2 | H | H1 | H2 | L | |
| 800 | 820 | 840 | 500 | 520 | 540 | 484 | |
